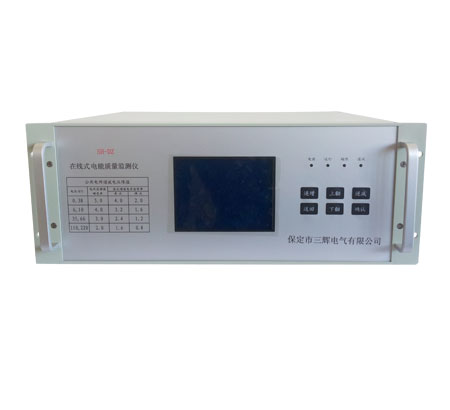

隨著我國電力負荷急劇加大，特別是沖擊性和非線性負荷容量的不斷增長，使得電網發生波形畸變、電壓波動與閃變和三相不平衡等電能質量問題。加上電力行業系統運行管理的系統化、網絡化、自動化和智能化，通訊網絡和因特網技術的日益成熟發展和普及，出現了三網合一的趨勢。我公司推出的SH-DZ型電能質量測試儀是一種高性能的多功能電能質量測試分析儀器。配有后臺管理分析軟件，功能豐富，操作方便。
產品特點
◆ 電壓輸入采用高電壓隔離模塊,電流輸入采用高精度電流變器使輸入信號和測量系統隔離。大大提高了設備的抗干擾能力
◆ 采用中文界面，簡潔的按鍵操作，用戶使用更方便
◆ 符合國標A級儀器要求。對諧波、三相不平衡度均采用基準算法，無近似計算，采用高精度A/D（16 位），同時采樣，采集速率12.8 kHz
◆ 采用DSP+ARM+CPLD 內核，處理速度快，軟件功能豐富，使設備適用于復雜的測試工作和數據處理工作，大大提高了測試效率和水平
◆ 裝置采用RS232轉RS485通訊，以及以太網通訊（需要在合同中注明）
◆ 可以測試系統頻率、電網諧波、三相電壓不平衡度、電壓偏差、電壓基波有效值和真有效值、電流基波有效值和真有效值、基波有功功率、有功功率、基波視在功率、2-50次諧波、真功率因數等電能質量國標規定的參數。電網諧波、電壓、電流基波有效值和真有效值、2-50次諧波等電能質量國標規定的參數
◆ 裝置內置512M 內存，以5分鐘為單位存儲數據，每通道可以連續存儲4個月的歷史數據
主要功能
◆ 測量分析公用電網供到用戶端的交流電能質量，其測量分析：頻率偏差、電壓偏差、三相電壓允許不平衡度、電網諧波
◆ 應用小波變換測量分析非平穩時變信號的諧波
◆ 測量分析各種用電設備在不同運行狀態下對公用電網電能質量
◆ 負荷波動監視：定時記錄和存儲電壓、電流、有功功率、無功功率、頻率、相位等電力參數的變化趨勢
◆ 電力設備調整及運行過程動態監視，幫助用戶解決電力設備調整及投運過程中出現的問題
◆ 測試分析電力系統中斷路器動作、變壓器過熱、電機燒毀、自動裝置誤動作等故障原因
◆ 測試分析電力系統中無功補償及濾波裝置動態參數并對其功能和技術指標作出定量評價
◆ 在線式、多參數、大容量、高精度及近代信號分析理論的應用等特點，使設備可廣泛地應用于輸配電、電力電子、電機拖動等領域

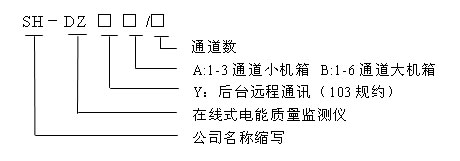

型號說明
技術指標
◆ 基波電壓誤差：±0.2%
◆ 電壓偏差誤差：±0.2%
◆ 基波電流誤差：±0.5%
◆ 頻率偏差誤差：±0.02Hz
◆ 頻率測量范圍：45Hz～55Hz
◆ 三相不平衡度：電壓不平衡度誤差0.2%
◆ 電流不平衡度誤差1％
◆ 電壓、電流各序分量0.5%
◆ 電壓波動測量誤差： ±5%
◆ 閃變測量誤差： ±5%
◆ 諧波準確度：A級
| 級別 | 被測量 | 條件 | 較大允許誤差 |
| A | 電壓 | Uh≥1%UN | 5%Uh |
| Uh＜1%UN | 0.05%UN | ||
| 電流 | Ih≥3％IN | 5%Ih | |
| Ih＜3％IN | 0.15%IN |
表中 1.UN為標稱電壓，Uh為諧波電壓測量量；In為額定電流，Ih為諧波電流測量量。
2.A級儀器頻率測量范圍為45～55Hz，用于較準確的測量。
◆ 間諧波：要求同諧波；
◆ 工作電源
交流：220V±10% ；50Hz±0.5Hz；諧波畸變率不大于15％
或直流：220V±10%，紋波系數不大于5%
◆ 電流信號輸入
輸入方式：電流互感器輸入；
額定值In：5A/1A；
測量范圍：AC 0.08A～6A；
功率消耗：不大于0.5VA/路；
過載能力：1.2In 連續工作；
2In 允許1s。
◆ 電壓信號輸入
輸入方式：電壓互感器輸入；
額定值Un：57.7V/100V；
測量范圍：AC 0.5V～120V；
功率消耗：不大于0.5VA/路；
過載能力：1.2Un 連續工作；
1.4 Un 允許1s。
輸入阻抗：大于100kΩ。
◆ 開關量輸入
工作電壓： AC220V/DC30V；
輸入方式：空接點或有源接點；
隔離方式：光電隔離，隔離電壓2500V。
﹡ 絕緣強度
裝置能承受有效值為2500V、頻率為50Hz、歷時1min 的絕緣強度試驗，而無擊穿和閃絡現象。
﹡ 絕緣電阻
用開路電壓為500V 的兆歐表測量裝置的絕緣電阻值，正常試驗大氣條件下各等級的各回路絕緣電阻不小于20MΩ。
﹡ 沖擊電壓
在正常試驗大氣條件下，裝置的電源輸入回路、交流輸入回路、輸出觸點回路對地以
及回路之間能承受1.2/50μs 的標準雷電波的短時沖擊電壓試驗，開路試驗電壓6kV。
﹡ 耐濕熱性能
裝置應能承受GB/T 2423.9-2001規定的恒定濕熱試驗。試驗溫度+40℃±2℃、相對濕度(93±3)％，試驗時間為48小時，在試驗結束前2小時內，用500V直流兆歐表，測量各外引帶電回路部分外露非帶電金屬部分及外殼之間、以及電氣上無聯系的各回路之間的絕緣電阻應不小于1.5MΩ；介質耐壓強度不低于表1規定的介質強度試驗電壓幅值的75％。
◆ 電磁兼容性能
﹡ 靜電放電抗擾度
通過GB/T 17626.2-1998規定的嚴酷等級為IV級的靜電放電抗擾度試驗。
﹡ 射頻電磁場輻射抗擾度
通過GB/T 17626.3-1998規定的嚴酷等級為III級的射頻電磁場輻射抗擾度試驗。
﹡ 快速瞬變脈沖群抗擾度
通過GB/T 17626.4-1998規定的嚴酷等級為IV級的快速瞬變脈沖群抗擾度試驗。
﹡ 脈沖群抗擾度
通過GB/T 17626.12-1998規定頻率為100kHz和1MHz嚴酷等級為III級的脈沖群抗擾度試驗。
﹡ 浪涌（沖擊）抗擾度
通過GB/T 17626.5-1998規定1.2/50us嚴酷等級為III級的浪涌抗擾度試驗。
◆ 機械性能
﹡ 振動
裝置能承受 GB/T 11287-2000 中3.2.1及3.2.2規定的嚴酷等級為I級的振動耐久能力試驗。
﹡ 沖擊
裝置能承受GB/T14537－1993中4.2.1及4.2.2規定的嚴酷等級為I級的沖擊響應試驗。
﹡ 碰撞
裝置能承受GB/T14537-93中4.3規定的嚴酷等級為I級的碰撞試驗。
◆ 使用環境
正常工作溫度：-10℃～+55℃
相對濕度：5％～95％
大氣壓力：86kPa～106kPa
海拔：≤3000 米
防護等級：IP50
開孔尺寸
1-3通道機箱開孔尺寸：258*180（mm）
1-6通道機箱開孔尺寸：442*180（mm）
